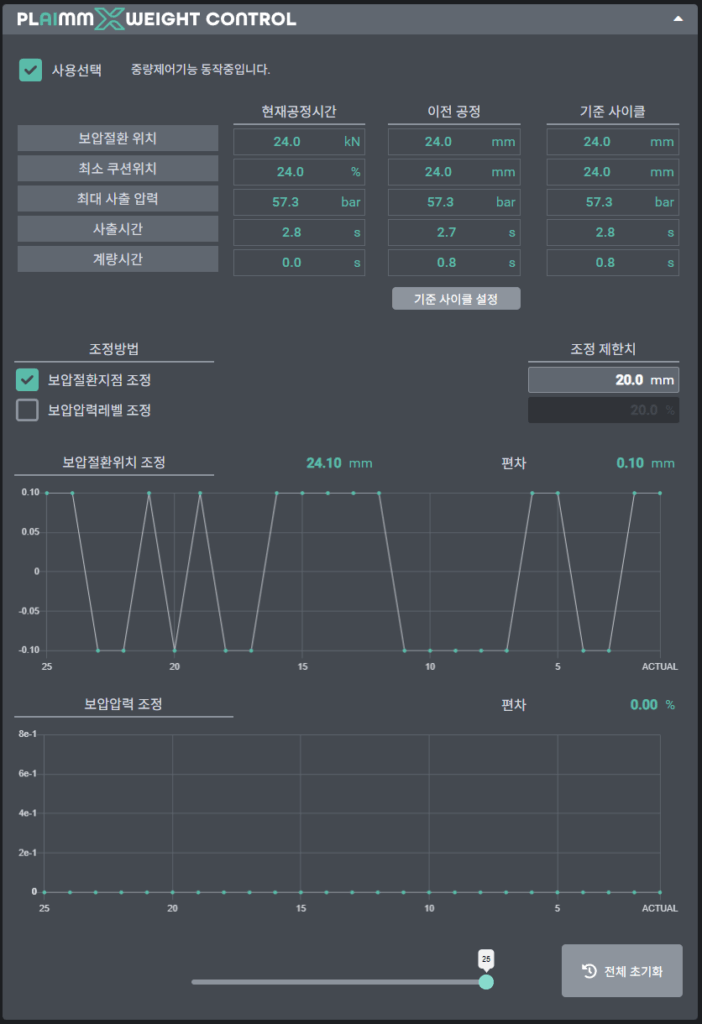

PLAIMMX Weight Control V1.0 (UF.510)

PLAIMMX 중량제어 V1.0 (UF.510)

이 상태 메시지는 중량 제어 기능의 현재 상태를 보여주며, 시스템이 준비 상태인지, 작동 중인지, 또는 조치가 필요한지를 작업자가 쉽게 이해할 수 있도록 도와줍니다.

상태 메시지:

비활성화 상태입니다.
중량 제어 기능이 현재 꺼져 있습니다. 자동 조정은 수행되지 않습니다.
대기상태입니다.
시스템이 중량 제어를 시작할 준비가 완료되었지만, 아직 조정을 시작하지 않았습니다. 기준 데이터는 설정되었으며, 시스템은 대기 중입니다.
중량제어기능 동작중입니다.
기능이 완전히 작동 중입니다. 기준값이 유효하며, 시스템이 제품 중량을 안정화하기 위해 자동으로 파라미터를 조정하고 있습니다.
비활성화 / 금형데이터 변경됨 / 새로운 기준데이터 설정이 필요합니다.
다음과 같은 이유로 기능이 일시적으로 비활성화된 상태입니다:
- 기준 데이터가 설정되어 있지 않음
- 사출 파라미터(속도, 압력, 시간 등)가 변경됨
- 중량 제어를 재개하기 위해 새로운 기준 샷이 필요함

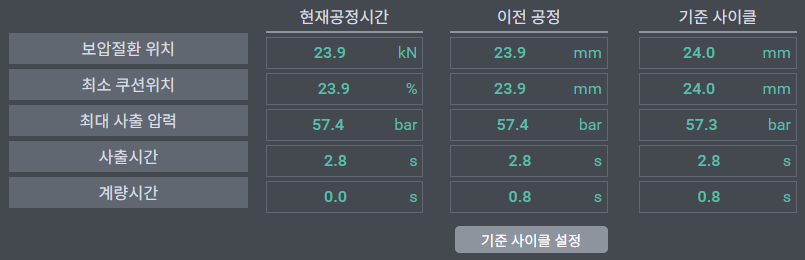

현재 공정
현재 진행 중인 사이클의 실시간 데이터를 표시합니다. 각 사이클 시작 시 모든 값은 0부터 시작하여 사이클이 진행됨에 따라 갱신됩니다.
이전 공정
사출 사이클 완료 후, 현재 사이클의 데이터가 자동으로 여기에 복사됩니다.
기준 사이클
- “기준 사이클 설정” 버튼을 클릭하면 이전공정의 값이 기준사이클로 복사됩니다.
- 기준사이클은 제품 중량을 안정화하기 위한 사전에 정의된 기준값을 포함합니다. 이 기준값은 일관된 샷 중량을 유지하는 데 사용됩니다.

기준사이클설정 버튼은 이전공정의 데이터를 기준사이클로 복사하는 데 사용됩니다.
목적:
- 이 기능은 제품 중량을 안정화하고, 생산 중 품질의 일관성을 유지하기 위한 기준값을 갱신하는 데 사용됩니다.
사용 시점:
- 안정적이고 만족스러운 사출 사이클이 완료된 후
- 새로운 금형 또는 생산 조건을 설정할 때
- 사출 파라미터가 변경되었을 때
작동 방식:
- 안정적인 결과가 나온 사출 사이클을 완료합니다.
- 이전공정의 값을 확인합니다.
- 기준 사이클 설정 버튼을 클릭합니다.
- 이전공정의 값이 기준사이클에 복사되어 중량 제어의 새로운 기준값으로 사용됩니다.

이 섹션에서는 자동 조정 방법 선택과 함께 공정 중 자동 조정의 제한치를 설정할 수 있습니다.

보압절한지점 조정
이 옵션을 활성화하면 시스템이 사출 단계에서 보압절환 위치를 자동으로 조정할 수 있습니다.
- 위치 기반 방식일 경우: mm 단위로 조정
- 시간 기반 방식일 경우: 초 단위로 조정
보압압력레벨 조정
이 옵션을 활성화하면 시스템이 보압 단계에서 보압 레벨을 자동으로 조정할 수 있습니다. 현재 설정 대비 백분율(%)로 조정됩니다.

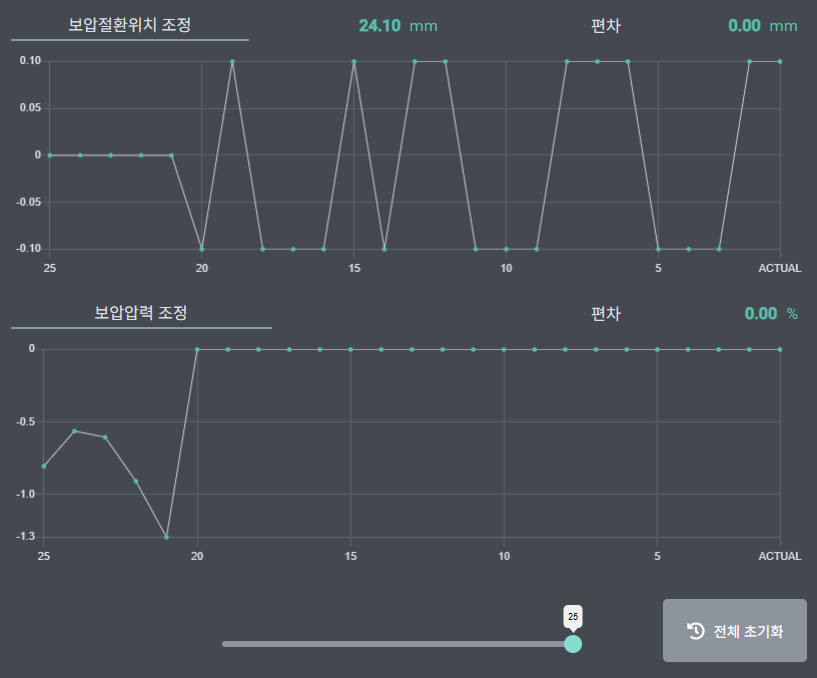

이 그래프는 최근 25개 생산 사이클의 트렌드를 보여주며, 제품 중량을 안정화하기 위해 시스템이 어떻게 파라미터를 조정했는지를 시각적으로 나타냅니다.

그래프는 사용자 설정 대비 보압이 얼마나 조정되었는지(%)를 표시합니다.
화면의 예에서는 시스템이 -10.00% 로 보압압력을 조정하였음을 의미합니다. 이는 더 낮은 압력을 사용하여 성형품 중량을 안정화한 것을 의미합니다.

전체 초기화 버튼은 모든 저장된 데이터와 기준 사이클 데이터를 초기화하는 데 사용됩니다.

주의 사항:
이 기능을 사용할 경우, 현재의 기준값 및 조정 이력이 영구적으로 삭제되므로 신중히 사용해야 합니다.
